Cabri-werkblad

Overzicht ][ Alle werkbladen | Meetkunde | Cabri


Overzicht - De lijn van Simson terug

  1. Voetpuntsdriehoek
         Opdracht 1 cabrisignal.gif (160 bytes)
         Opdracht 2 / Stelling 1
         Opdracht 3
  2. Bewijs
         Opdracht 4
         Opdracht 5
  3. Tussenspel
         Opdracht 6a  cabrisignal.gif (160 bytes)
         Opdracht 6b / Stelling 2

  1. Twee Simson-lijnen
         Opdracht 7a cabrisignal.gif (160 bytes)
         Opdracht 7b / Stelling 3
         Opdracht 8
         Opdracht 9 cabrisignal.gif (160 bytes) / Stelling 4 cabrisignal.gif (160 bytes)
         Opdracht 10
         Opdracht 11 cabrisignal.gif (160 bytes)
  2. Toegift
         Opdracht 12 (Steiner-lijn)cabrisignal.gif (160 bytes)
  3. Download

1. Voetpuntsdriehoek terug

Opdracht 1 terug

figuur 1 simson1.gif (3015 bytes) Teken op een nieuw werkblad drie punten: A, B, C. Teken ook de lijnen AB, BC, CA. (Teken-menu: Lijn, lijn.jpg (935 bytes)).
Teken nu een punt P (kies het punt P om te beginnen binnen driehoek ABC).
Teken de loodlijnen uit P op BC (snijpunt A'), op CA (snijpunt B') en op AB (snijpunt A').
Teken vervolgens driehoek A'B'C' (Teken-menu: Driehoek, driehoek.jpg (1003 bytes)).

Driehoek A'B'C' heet de voetpuntsdriehoek van het punt P (tov. driehoek ABC). De hoekpunten van de driehoek heten de voetpunten van P (tov. driehoek ABC).

Er zijn posities van het punt P waarvoor de drie zijden van A'B'C' samenvallen.
Ga na, dat dit zeker het geval is als P samenvalt met A, B of C.
Maar er zijn nog andere posities van P.
2   Welke posities van P zijn dat? Geef een zo kort mogelijke beschrijving van je bevindingen.

Klik hier Applet voor een CabriJavapplet bij Opdracht 1.

Opdracht 2 terug

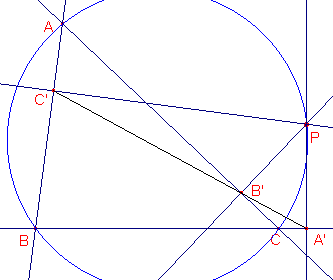

figuur 2 simson2.gif (3946 bytes) Teken ook de omcirkel van driehoek ABC. Gebruik daarvoor eventueel de macro:Omcirkel3P.
Herdefinieer nu het punt P op deze omcirkel. Dit gaat via de functie "Herdefinieer object", herdefpnt.jpg (1057 bytes), in het Constructie-menu. Selecteer het punt P, kies uit het verschijnende menulijstje de functie "Punt op object" en selecteer dan de omcirkel.
Verplaats het punt P nu op die omcirkel.
2   Zijn je bevindingen in overeenstemming met die bij Opdracht 1?

Zie ook de CabriJavapplet bij Opdracht 1.

Selecteer de "voetpuntsdriehoek" (Deze driehoek) en druk op de [Del] toets.
Teken nu de lijn door de punten A' en B' (C' ligt er dan automatisch op).
Bewaar deze figuur in een bestand (bijv. onder de naam ‘startsimson.fig’).

De lijn heet de lijn van Simson van het punt P (tov. de driehoek). We geven in hetgeen volgt deze lijn aan met s(P).

Opmerking
Robert Simson
(1687-1768, Schotland) heeft met de naar hem genoemde lijn helemaal niets van doen. De lijn is namelijk in 1797 ontdekt door een landgenoot van hem, William Wallace (1768-1843). De in de wiskundige literatuur meestal gebruikte naam is Simson-lijn (en niet Wallace-lijn). De lijn wordt ook wel voetpuntsrechte van P genoemd.
[einde Opmerking]

We hebben nu:

Stelling 1 terug
De voetpunten van een punt dat gelegen is op de omcirkel van een driehoek, liggen op een rechte lijn, de Simson-lijn van dat punt.

We moeten deze stelling natuurlijk bewijzen.
De vraag is natuurlijk "hoe bewijs je dat drie punten op een lijn liggen (collineair zijn)?"

Opdracht 3 terug
Kijk eens naar figuur 3a en merk op, dat het punt B' tussen A' en C' in ligt.
2   Als A', B', C' collineair zijn, hoe groot is dan A'B'C'?
2   Als A', B', C' collineair zijn, wat is er dan te zeggen van de hoeken AB'C' en CB'A'?
      Verklaar kort je antwoord.

We vervangen nu de eerder gesteld vraag door de opdracht – bewijs dat AB'C' = CB'A' – .

2. Bewijs terug

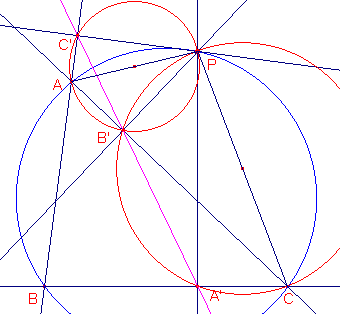

In figuur 3b hebben we nog twee lijnstukken, PA en PC, en twee cirkels toegevoegd.

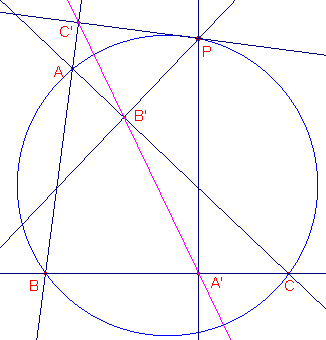

figuur 3a figuur 3b

Opdracht 4 terug
2   Waarom zijn de vierhoeken AB'PC' en CPB'A' koordenvierhoeken?
2   Wat zijn de getekende cirkels van deze koordenvierhoeken?
In figuur 3b zijn nog twee andere koordenvierhoeken aan te wijzen.
2   Welke zijn dat?

Opdracht 5 terug

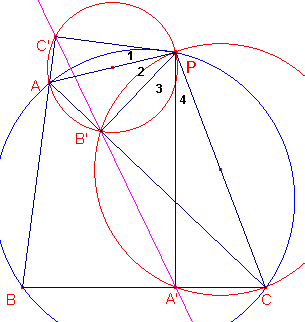

figuur 4 simson4.gif (5011 bytes) In figuur 4 zijn de vier hoeken bij P genummerd. De hoeken van driehoek ABC geven we opvolgend aan met a, b, g.
Nu geldt:
   P1 + P2 + P3 +
b = 180
   P2 + P3 + P4 +
b = 180
2   Verklaar deze uitdrukkingen. Wat kan je hieruit concluderen omtrent P1 en P4?
2   Aan welke hoek in CPB'A' is P4 gelijk? Waarom?
      Aan welke hoek in AB'PC' is P1 gelijk? Waarom?
2   Waarom zijn de punten A', B', C' nu collineair?

3. Tussenspel terug
We bewijzen in deze paragraaf een (wellicht al bekende) eigenschap van het hoogtepunt van een driehoek in samenhang met de omcirkel.

Opdracht 6a terug
Kies een nieuw werkblad. Teken een driehoek ABC met z'n omcirkel.
Teken ook de hoogtelijnen uit A en B. Geef het hoogtepunt aan met H.
De hoogtelijn uit A snijdt de zijde BC in een punt dat meestal wordt aangegeven met H
a. Het snijpunt van deze hoogtelijn met de omcirkel geven we aan met Ha'.
Meet de afstand tussen de punten H en H
a en de afstand tussen de punten Ha en Ha'.
2   Wat valt je op?
      Bekijk deze eigenschap voor verschillende driehoeken.

Klik hier Applet voor een CabriJavapplet bij Opdracht 6a.

Opdracht 6b terug

figuur 5 simson5.gif (3113 bytes) Voor het bewijs van de eigenschap uit Opdracht 6a tekenen we het lijnstuk BHa'.
2   Waarom zijn de driehoeken HBH
a en HAHb gelijkvormig?
      Wat weet je nu van
B2 en HAHb?
HAHb en B1 zijn beide omtrekshoeken.
2   Op welke boog van de omcirkel staan ze? Wat weet je nu van
HAHb en B1?
2   Waarom zijn de driehoeken HBH
a en Ha'BHa nu congruent?

We kunnen hetgeen we zojuist gevonden hebben ook als volgt formuleren:

Stelling 2 terug
Het spiegelbeeld van het hoogtepunt in een zijde van de driehoek ligt op de omcirkel van die driehoek.

We zullen deze eigenschap in de volgende paragraaf gebruiken.

4. Twee Simson-lijnen terug

Opdracht 7a terug
Laad het bestand ‘startsimson.fig’ (zie eventueel Opdracht 1 en Opdracht 2).

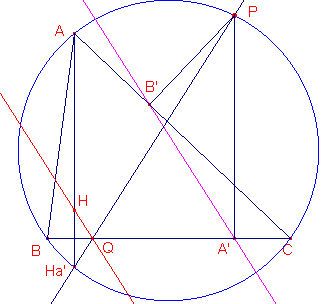

figuur 6a simson6a.gif (4842 bytes) Teken in die figuur ook de hoogtelijn uit A en het hoogtepunt H.
De lijn PHa' snijdt de zijde BC van de driehoek in het punt Q. Teken ook de lijn HQ.
Bekijk de positie van de lijn HQ ten opzichte van de lijn s(P), als P over de omcirkel beweegt.
2   Wat is je conclusie?

Klik hier Applet voor een CabriJavapplet bij deze opdracht.

Ook dit vraagt natuurlijk om een bewijs.

Opdracht 7b terug

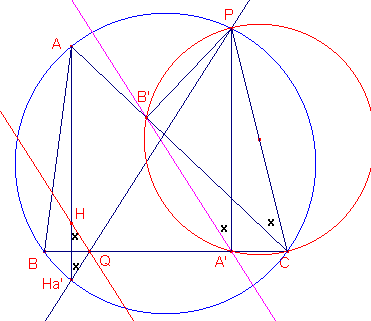

figuur 6b simson6b.gif (5827 bytes) In figuur 6b zijn enkele gelijke hoeken met een x aangegeven.
2   Geef aan waarom deze hoeken inderdaad aan elkaar gelijk zijn (maak daarbij gebruik van de Stelling 2).
2   Bewijs op basis hiervan dat de lijnen HQ en s(P) evenwijdig zijn.

Een gevolg van deze laatste eigenschap is:

.
Stelling 3 terug
De lijn s(P) deelt het lijnstuk PH middendoor.

Opdracht 8terug
2   Bewijs nu zelf Stelling 3.

Aanwijzing
Toon eerst aan, dat de lijn A'B' zwaartelijn naar PQ is in de rechthoekige driehoek PA'Q.
Gebruik dan de eigenschap, dat HQ evenwijdig is met s(P) in driehoek PHQ.

Opdracht 9 terug

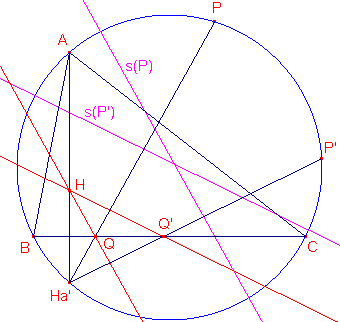

figuur 7 simson7.gif (5464 bytes) In de figuur hiernaast zijn de s-lijnen van de punten P en P' getekend (P en P' zijn willekeurige punten van de omcirkel).
2   Bewijs dat de hoek tussen s(P) en s(P') gelijk is aan
bg(PP').

Aanwijzing
Gebruik de in Opdracht 7b gevonden eigenschap.

Klik hier Applet voor een CabriJavapplet die dit illustreert.

Een gevolg hiervan staat in Stelling 4.

.
Stelling 4 terug
Wanneer de punten P en P' eindpunten zijn van een middellijn van de omcirkel van een driehoek, dan staan de lijnen s(P) en s(P') loodrecht op elkaar.

2   Verklaar de juistheid van deze stelling!

Klik hier Applet voor een CabriJavapplet die deze stelling illustreert.

Opdracht 10 terug
Het bewijs dat in Opdracht 9 werd gevraagd, kan ook op een iets andere manier worden gegeven.
Bekijk daartoe eerst figuur 8a.

figuur 8a
figuur 8b
In figuur 8a is weer in enkele hoeken een x geplaatst om aan te geven dat die hoeken gelijk zijn.

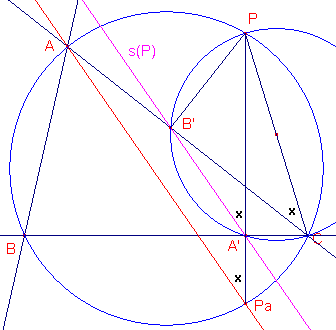

De loodlijn uit P op BC snijdt de omcirkel in het punt Pa.
2   Verklaar de juistheid van de in de hoeken geplaatste kruisjes.
2   Bewijs hiermee dat AP
a // s(P).

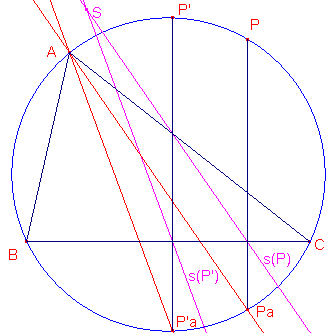

In figuur 8b zijn de Simson-lijnen van twee willekeurige punten P en P' van de omcirkel getekend, evenals de punten Pa en P'a.
2   Bewijs nu opnieuw, maar op een andere manier dan in Opdracht 9, dat
(s(P), s(P')) = bg(PP').

Opmerking
Uit figuur 8a volgt een snelle manier om de Simson-lijn van een punt P te tekenen.
2   Beschrijf deze methode.
[einde Opmerking]

Opdracht 11 terug

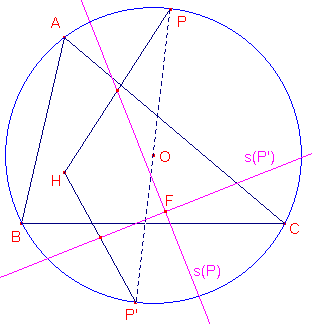

figuur 9 simson8.gif (4499 bytes) 2   Ga na wat de meetkundige plaats is van het snijpunt F van twee loodrecht op elkaar staande Simson-lijnen (zie Stelling 4).
2   Geef hiervoor (indien mogelijk) een korte verklaring.

Aanwijzing
Kijk eens naar de vermenigvuldiging met een factor ten opzichte van het punt H (oa. van de punten P en P') en denk aan de Thales-cirkel.

Klik hier Applet voor een CabriJavapplet ter illustratie.

5. Toegift (Steiner-lijn) terug

Opdracht 12 terug

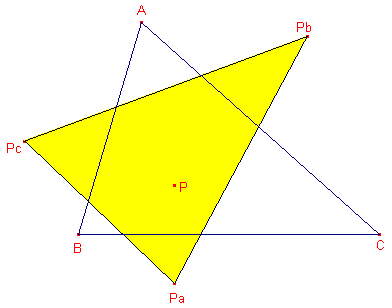

figuur 10a simson11a.gif (3461 bytes) Teken op een nieuw werkblad weer een driehoek ABC en een punt P (om te beginnen) binnen de driehoek.
Bepaal de spiegelbeelden van P in de zijden AB, BC en CA (noem ze Pa, Pb en Pc).

Ga na of je P een positie kan geven, waarbij de punten Pa, Pb, Pc op een lijn liggen.

Klik hier Applet voor een CabriJavapplet hierbij.

Het blijk dat ook hier de omcirkel van driehoek ABC een rol speelt.

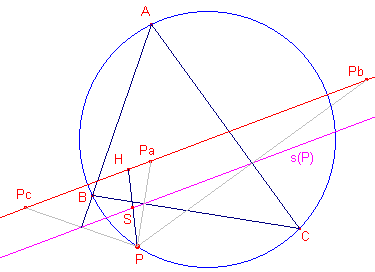

figuur 10b simson11b.gif (4307 bytes) Teken deze omcirkel en Herdefinieer het punt P daarop.
Beweeg het punt P nu over de omcirkel.
2   Beschijf wat je waarneemt.

De lijn door Pa, Pb, Pc heet Steiner-lijn van P.

In figuur 10b is oa. ook de Simson-lijn s(P) van het punt P tov. ABC getekend.
Doe hetzelfde in de figuur op je Cabri-werkblad.

Je hebt natuurlijk al een vermoeden.
2   Bewijs dat vermoeden (zie de Aanwijzing hieronder).

Klik hier Applet voor een CabriJavapplet hierbij.

Aanwijzing
Bekijk de situatie vanuit het punt P.
Kijk ook nog eens naar Stelling 3. Waar ligt het punt S?
Kan je nu ook bewijzen dat bij veranderlijke P op de omcirkel de Steiner-lijn steeds door H gaat?
2   Geef dan dat bewijs ook.


5. Download terug
De in de applets gebruikte Cabri-figuren zijn in een bestand te downloaden via deze website.
In het bestand is ook een macro:SimsonLijn opgenomen.
Klik hier om het downloaden van dit bestand te starten [8kB, ZIP formaat].

Dit werkblad is in een iets andere vorm (onder meer zonder 5. Toegift) ook als PDF-bestand beschikbaar.
Klik hier om dat bestand te downloaden [ca. 252kB] / IE: Rechtsklikken voor menu.

Een PDF-bestand kan met Acrobat Reader worden gelezen Get Acrobat  Reader (in a new window)
