Beschrijving
De macro tekent op een lijnstuk een schuifknop en op de positie van een
punt een referentiepunt.
 |
De Nederlandse helptekst luidt: "Constructie van een schuifknop en referentiepunt - Selecteer twee punten (of een lijnstuk, als schuifbalk) en dan een derde punt (referentiepunt)" De Engelse helptekst luidt: "Create or select two points to create a slide button and a third point for the boolean point. The boolean point is dependent on the position of the slide button." |
 |

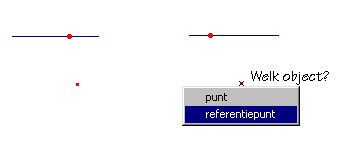

[1] Op het lijnstuk wordt een punt geplaatst, waarbij de positie van dat punt op het lijnstuk het referentiepunt (als zodanig in Cabri naamgegeven) al of niet toont. [2] In de Engelse versie is de naamgeving ("boolean point") bij keuze van een lijnstuk als beginobject onjuist. De naam staat namelijk bij het punt op de schuifbalk ipv. bij het referentiepunt. |
[3]
Zie eventueel ook het Cabri-werkblad "Voorwaardelijke
punten" op deze website of de pagina "Schuifbalk".
In bovenstaande figuur zijn de constructiestappen van de macro weergegeven.
Toelichting
1, 2, 3 - punten
4 (niet genummerd) - Lijnstuk(1,2)
5 - Midden(4)
6 - PuntOpObject(4)
6a - Loodlijn(6, 4)
7 (niet genummerd) - Lijnstuk(1,5)
8 - Snijpunt(6a, 7)
9 - Midden(8, 3)
10 - Puntspiegeling(8, 9)
In dit geval zijn de eindobjecten van de macro het lijnstuk 4, het punt 6 en het punt 10
(het referentiepunt).
Toepassing
De macro (en in het bijzonder het daarmee geconstrueerde referentiepunt) kan worden
gebruikt om in een constructie een gedeelte van de constructie (tijdelijk) onzichtbaar te
maken.
Voorbeeld
In onderstaande figuren is de macro gebruikt om op de plaats van het middelpunt van een
driehoek een referentiepunt te plaatsen, dat dient als middelpunt van de omgeschreven
cirkel van die driehoek.
| figuur 1 | figuur 2 | |
 |
 |
Klik hier
voor een animatie
hiervan.
[einde Voorbeeld]
